У технічному приміщенні обладнання може працювати штатно, але періодично втрачати сигнал, передавати некоректні дані або реагувати із затримкою. Причиною таких збоїв часто стає електромагнітне середовище, тому захист кабелів від електромагнітних перешкод має враховуватися ще на етапі проєктування.
Чим більше поруч силових кабелів, перетворювачів, двигунів, частотних приводів та електроніки, тим вищий ризик спотворення слабких сигналів. Навіть справний кабель може приймати наведені завади, що критично для автоматики, телекомунікацій і систем керування.

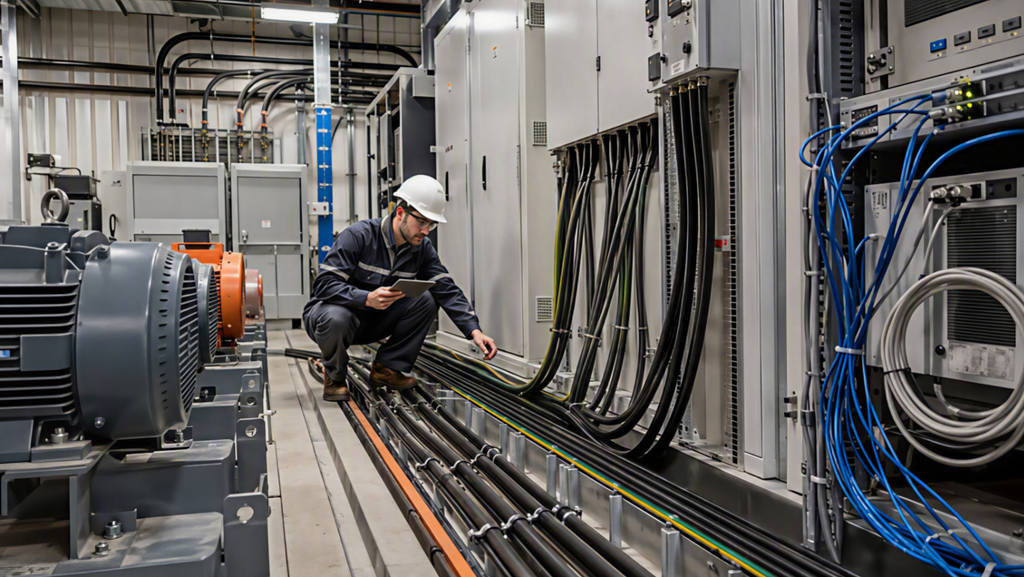

Звідки беруться перешкоди в технічних приміщеннях
Електромагнітні перешкоди виникають під час роботи обладнання, яке створює змінні електричні та магнітні поля. Частина завад поширюється повітрям, інша — через провідники та металеві конструкції. Ризик зростає, якщо силові та сигнальні лінії прокладені поруч.
Типові джерела завад:
- електродвигуни та пускачі;
- частотні перетворювачі й силова електроніка;
- зварювальне обладнання;
- трансформатори, генератори та системи розподілу електроенергії;
- радіочастотне та комунікаційне обладнання;
- Імпульсні джерела живлення.
Важливі не лише характеристики кабелю, а й його прокладання, екранування, заземлення, точки введення та якість переходів між зонами. Переривання захисного контуру знижує його ефективність.

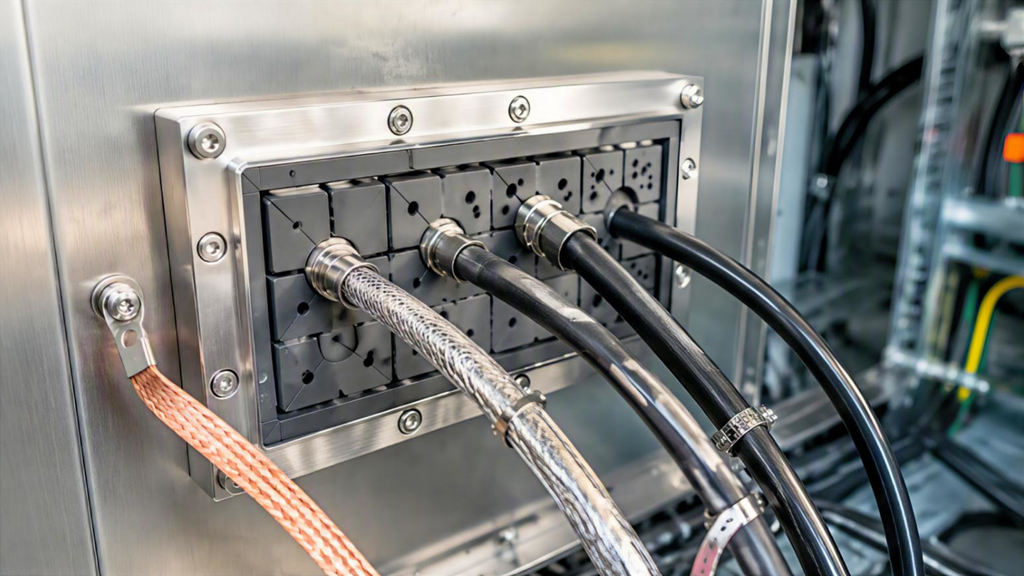

Кабельний ввід як частина захисного контуру
Під час проходження через стіну, корпус шафи чи перегородку кабель може утворювати слабку ділянку захисту. Якщо екран кабелю не має належного електричного контакту з конструкцією проходки, завада може обійти частину захисного контуру.
Тому кабельні вводи варто розглядати як складову електромагнітної сумісності, особливо на об’єктах із різними захищеними зонами.
Для таких задач Roxtec пропонує рішення з ЕМІ-захистом. Зокрема, модулі Roxtec RM ES завглибшки 60 мм підходять для кабелів і труб різних діаметрів та використовуються у складі комплексної системи ущільнення.
Модулі поєднуються з рамами та іншими компонентами Roxtec, формуючи контрольований вузол для проходження комунікацій. Технологія Multidiameter використовує знімні шари ущільнення, що дає змогу підлаштувати модуль під фактичний діаметр кабелю або труби.
Коли потрібне спеціалізоване рішення
Для звичайної електричної мережі завади можуть залишатися непомітними. Однак у системах зі слабкими сигналами навіть невелика нестабільність може спричинити помилку. Це актуально для серверної інфраструктури, телекомунікацій, автоматизації, а також для радарного, навігаційного та промислового обладнання.
Спеціалізований захист кабелів від електромагнітних перешкод особливо потрібен, коли:
- Силові та сигнальні кабелі проходять через один корпус або перегородку;
- Обладнання розташоване біля потужних джерел завад;
- Система передає слабкі або критично важливі сигнали;
- Кабельний ввід має забезпечувати ущільнення й механічний захист;
- У майбутньому можливе додавання або заміна комунікацій.
ЕМІ-захист доцільно враховувати ще на етапі проєктування. Рішення Roxtec допомагають організувати проходження кабелів і підтримувати вимоги до електромагнітного екранування.

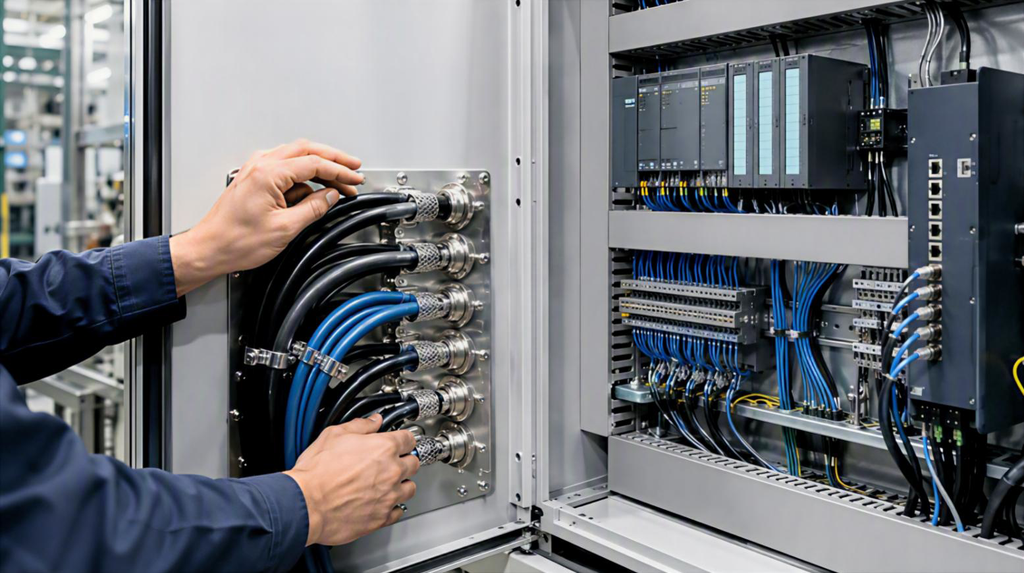

Раму, модулі та додаткові компоненти підбирають з урахуванням конструкції перегородки, кількості кабелів і умов експлуатації. Наприклад, у шафі керування виробничою лінією силові кабелі можуть проходити поруч із датчиками. Якщо ввід не враховує ЕМІ, завади можуть потрапляти в сигнальні кола. Спеціалізований вузол допомагає зберегти захисний контур у місці проходження кабелів.
Стабільна робота починається ще на етапі проєктування
Електромагнітна сумісність залежить від комплексу рішень: правильного вибору кабелів, розділення силових і сигнальних трас, заземлення, екранування та якісних кабельних вводів. Помилка на одному з етапів може проявитися вже після запуску системи.
Під час проєктування варто оцінити:
- джерела електромагнітних завад;
- кабелі для критично важливих сигналів;
- межі різних електромагнітних зон;
- вимоги до герметичності та механічного захисту;
- Можливість подальшої заміни або додавання кабелів.
Такий підхід допомагає запобігти проблемам ще до введення обладнання в експлуатацію. Кабельний ввід стає частиною інженерної інфраструктури, а рішення для ЕМІ-захисту враховуються разом із трасами та обладнанням. Для відповідальних систем це дає змогу зберігати стабільність сигналів і знижувати ризик збоїв.
